Presentació del producte

El convertidor d'energia aïllat de mig -maó és un mòdul d'alimentació que converteix l'energia de CC en la tensió i el corrent necessaris en condicions d'aïllament d'alta-eficiència.

Especificació de productes

Número de model	Interval d'entrada Vdc	Tensió de sortida Vdc	Corrent de sortida @Càrrega completa A	Eficiència %	Onda i soroll mV p-p	Condensador màxim càrrega uF
LM28S5H400-NTMG	16-40	5.0	80	90.5	30	100000
LM28S12H800-NMMG	16-40	12	66.7	92	30	8000
LM28S28H800-NMMG	16-40	28	28.6	94	50	4000
LM28S24H800-NMMG	16-40	24	33.4	92	80	4000
LM28S48H600-NTMG	16-40	48	12.5	93	150	1000

Paràmetre	Min	Típic	Màx	Unitat	Condicions
Interval de voltatge d'entrada	16	28	40	Vdc	Tots els models
Tensió d'aïllament	-	-	2250	Vdc	Entrada-sortida/cas
Freqüència de commutació	-	330	-	kHz	Entrada nominal
Temperatura de funcionament	-55	-	105	grau	H.Ex. temperatura exterior
MTBF	2	-	-	Mhrs	MIL-HDBK-217F
Pes	-	140	-	g	-

Detalls de disseny

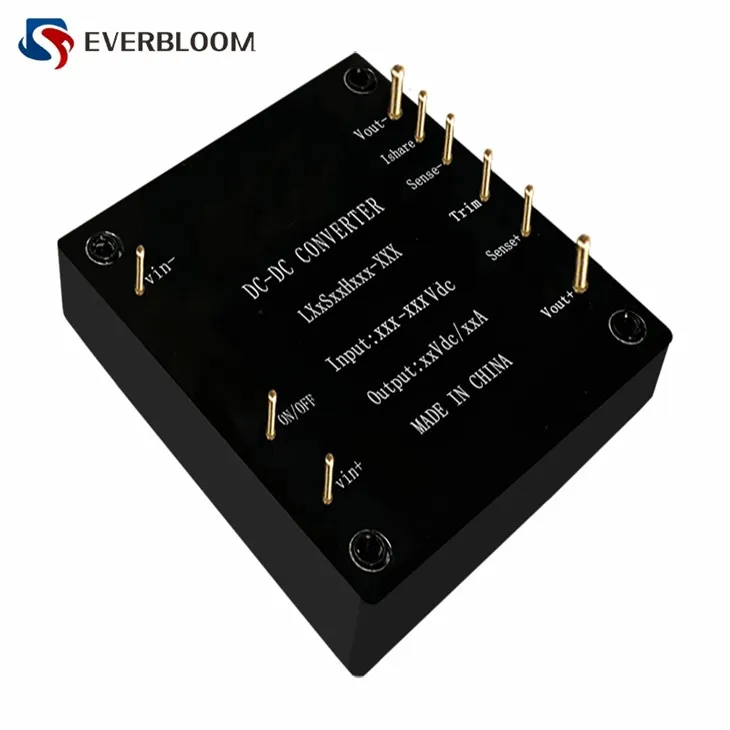

Dimensions mecàniques: 60,7 (L) × 57,9 (A) × 12,7 (Al) mm (maó 1/2 estàndard-de la indústria)

product-600-364

Configuració del pin:

Pin	Designació	Funció
1	Vin+	Tensió d'entrada positiva
2	ON/OFF	Terminal de control remot
3	Vin-	Tensió d'entrada negativa
4	Vota-	Tensió de sortida negativa
A	comparteixo	-bus compartit actual
5	Sentit-	Detecció remota de tensió negativa
6	Tallar	Ajust de tensió de sortida
7	Sentit+	Detecció remota de tensió positiva
8	Vout+	Tensió de sortida positiva

Innovació tèrmica: Placa base d'aliatge d'alumini amb resistència tèrmica de 10 graus / W (convecció natural)

Muntatge: soldadura de-forat passant estàndard amb un diàmetre de pin d'1,5 mm

Característiques del producte

Alta força d'aïllament:Aïllament d'entrada-sortida de fins a 2250 V, que garanteix la seguretat de l'equip.
Baix soroll ondulat:Ondulació de sortida tan baixa com 30 mVp-p, proporcionant una potència estable sense afectar la càrrega.
Alta càrrega del condensador:Pot suportar condensadors de fins a 100.000 µF, la qual cosa permet l'inici de càrrega alta-.
Llarga vida útil i fiabilitat:Temps mitjà entre avaries (MTBF) de fins a 2 milions d'hores, assegurant una alta fiabilitat.

Personalització del producte

Tensió de sortida: 5.0V / 12V / 24V / 28V / 48V
Corrent de sortida:12.5A / 28.6A / 33.4A / 80A
Mida del pin:3,8 mm / 4,8 mm / 5,8 mm
Tipus de connexió:Pin / Terminal de cargol / Soldadura de PCB

aplicació

Monitors de salut portàtils

Controladors de vol de drons

Mòduls ADAS d'automoció

Eines quirúrgiques robòtiques

Avantatges i serveis de l'empresa

Control de qualitat estricte:Normes de grau-militar, prova d'envelliment a baixa temperatura-càrrega-100% alta.
Compliment primer:Tota la línia de productes certificada CE i RoHS, totalment compatible amb els mercats globals.
Resposta ràpida:Experts tècnics en línia les 24 hores del dia, els 7 dies del dia, que ofereixen solucions en 48 hores.
Disponibilitat d'estoc:Models bàsics en estoc, que admeten la personalització de-lots petits i el lliurament ràpid.

Preguntes freqüents

P: Quant de temps és el termini de lliurament?

R: Els articles en estoc s'envien en un termini de 3 dies; els models personalitzats solen requerir entre 4 i 6 setmanes.

P: L'embalatge de transport és segur?

R: Utilitza safates de butllofes anti-estàtiques i caixes de cartró reforçades de cinc-capes per garantir una logística-sense danys.

P: El procés de personalització és ràpid?

R: L'avaluació comença immediatament després de la confirmació dels requisits, amb una producció en massa ràpida després de l'aprovació de la mostra.

P: Quina és la resistència als cops?

R: El disseny totalment encapsulat suporta cops i vibracions extrems.

P: Quines monedes s'accepten?

R: S'accepten USD, EUR i CNY per al pagament.
